Jednaki kut od nehrđajućeg čelika naspram nejednakog kuta: Dimenzije i odabir nogu

May 20, 2025

Ostavite poruku

Jednaki i nejednaki kutovi: što se zapravo razlikuje

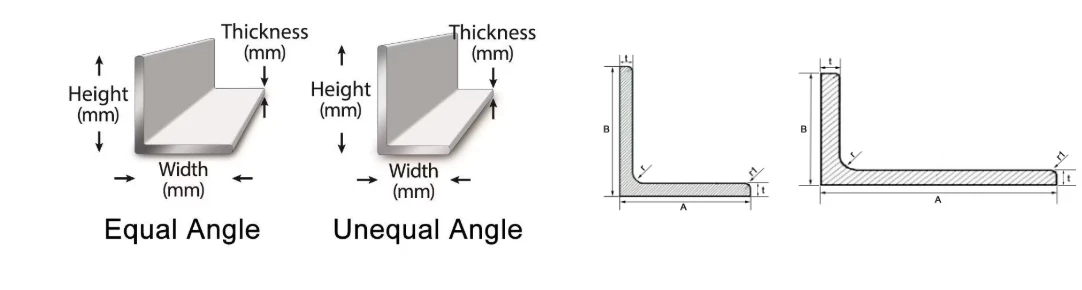

Kutnik od nehrđajućeg čelika, koji se naziva i L profil ili kutnik, konstrukcijski je profil u kojem se dva kraka susreću pod pravim kutom. Oba kraka jednakog kuta iste su duljine, npr. 50 mm × 50 mm × 5 mm, pa je presjek simetričan i dvije glavne osi ponašaju se identično. U nejednakom kutu dva kraka se razlikuju, npr. 75 mm × 50 mm × 6 mm, pa je jedan krak namjerno duži ili je baza namjerno šira.

Razlika nije kozmetička. Jednak kut ravnomjerno raspoređuje opterećenje jer su svojstva njegova presjeka jednaka oko obje osi. Nejednaki kut koncentrira krutost u smjeru dulje noge, što ga čini učinkovitijim kada savijanje djeluje uglavnom oko jedne osi, kada je potrebna šira nosiva baza ili kada je raspoloživi prostor asimetričan.

Standardi i stupnjevi za nehrđajući kut

Kutnici od nehrđajućeg čelika naručuju se prema standardu proizvoda za materijal plus standardu dimenzija za profil. ASTM A276 pokriva šipke i oblike od nehrđajućeg čelika, uz podršku ASTM A484 za opće zahtjeve; EN 10056-1 definira dimenzije za vruće valjane jednake i nejednake kutove, a EN 10056-2 definira tolerancije; GB/T 706 pruža kineski standard dimenzija za toplo valjane profile. Stanje površine obično je vruće valjano i dekapirano, hladno vučeno ili polirano, ovisno o završnoj obradi koju zahtijeva aplikacija.

304 i 304L: otpornost na koroziju opće namjene za unutarnju, arhitektonsku i laku industriju.

316 i 316L: vrste koje sadrže molibden za morsku atmosferu, izloženost kloridima i kemijska postrojenja.

321 i 310S: za rad na povišenim temperaturama gdje je otpornost na oksidaciju važnija od otpornosti na kloride.

Čelik pod jednakim kutom: karakteristike i tipična upotreba

Oba kraka dijele istu duljinu, tako da profil tvori savršeno uravnotežen L. Ova simetrija pojednostavljuje dizajn: modul presjeka, radijus rotacije i moment tromosti jednaki su oko dviju osi, a vijčani ili zavareni spojevi su jednostavni jer je geometrija zrcalno simetrična.

Strukturni nosači, okviri i ukručenje u građevinarstvu.

Nosači, osnovne ploče i općenito okvir.

Pojačanja u strojevima, platformama i klizačima opreme.

Arhitektonske značajke i izložene strukture gdje je ujednačen izgled važan.

Rešetkasti okviri, nosači staza i ukrućenja spremnika.

Čelik s nejednakim kutom: karakteristike i tipična uporaba

Samo je jedan krak dugačak, pa profil tvori neuravnoteženo L. Duži krak djeluje kao dublja mreža u smjeru glavnog momenta savijanja, dok kraći krak daje prirubnicu za pričvršćivanje ili bazu za ležaj. Materijal se stoga koristi tamo gdje zapravo nosi opterećenje, a profil se može ugraditi u ograničene ili pomaknute prostore.

Nosivi elementi kod kojih je oslonac s obje strane nejednak.

Strukturni nosači gdje prostorna ili dizajnerska ograničenja sprječavaju simetričan presjek.

Okviri, nosači i baze strojeva u strojevima i zgradama.

Kutna ojačanja i pomaknute strukture.

Elementi arhitektonskog dizajna koji zahtijevaju namjerno neujednačen izgled.

Tablica usporedbe i smjernice za odabir

Značajka Čelik pod jednakim kutom Čelik s nejednakim kutom
Dužina noge Isto s obje strane Različite dužine
Oblik Simetrično L Asimetrično L
Strukturna ravnoteža Ravnomjerna raspodjela sile Moguća neravnomjerna raspodjela opterećenja
Simetrija presjeka Identična svojstva oko obje glavne osi Svojstva se razlikuju oko dviju osi
Fleksibilnost dizajna Jednostavno i jednolično Više mogućnosti za prilagođeni dizajn
Tipična oznaka 50 mm × 50 mm × 5 mm 75 mm × 50 mm × 6 mm
Tipičan slučaj upotrebe Standardni okvir ili nosač Kutna armatura, ofset struktura

Odabir slijedi putanju opterećenja. Ako je element opterećen na isti način u oba smjera, ili struktura ima koristi od jednostavnih simetričnih detalja, jednak kut je ekonomičan odgovor. Ako se savijanje događa uglavnom oko jedne osi, ako je potrebna šira baza za ležaj ili za pričvršćivanje, ili ako je potporna čelična konstrukcija pomaknuta, nejednaki kut nosi isto opterećenje s manjom težinom.

Prilikom naručivanja navedite standard i kvalitet, duljine i debljinu nogu te duljinu i količinu: potpuni opis kao što je nejednaki kutnik od toplo valjanog nehrđajućeg čelika L 75 mm × 50 mm × 6 mm, duljine 6 m, u kvaliteti 304L, ne ostavlja mjesta za zamjenu. Debljinu kraka i radijus korijena uvijek treba provjeriti u odnosu na standard dimenzija, jer dva profila s istim duljinama kraka, ali različitim debljinama imaju vrlo različitu nosivost.

Često postavljana pitanja

P: Koja je razlika između jednakog i nejednakog kuta od nehrđajućeg čelika?
Razlika je u duljini dviju nogu. Jednaki kut ima dva kraka jednake duljine, a nejednaki kut ima jedan krak duži od drugog, pa se odsječci razlikuju po simetriji i po tome kako podnose savijanje.

P: Kako se označavaju kutovi od nehrđajućeg čelika?
Kutovi su označeni duljinama kraka i debljinom kraka, na primjer L 50 × 50 × 5 za jednaki kut i L 75 × 50 × 6 za nejednaki kut, nakon čega slijedi stupanj i primjenjivi standard.

P: Koje se vrste nehrđajućeg čelika koriste za kutove?
Uobičajene ocjene su 304 i 304L za opću otpornost na koroziju, 316 i 316L za pomorske i kemijske usluge, te 321 ili 310S za primjene na visokim temperaturama.

P: Koji standard pokriva kutove od nehrđajućeg čelika?
Zahtjevi za materijale obično su navedeni prema ASTM A276 s ASTM A484 za opće zahtjeve, dok dimenzije i tolerancije slijede EN 10056-1 i EN 10056-2 ili GB/T 706 za vruće valjane profile.

P: Kada treba odabrati nejednaki kut umjesto jednakog kuta?
Odaberite nejednaki kut kada opterećenje djeluje uglavnom u jednom smjeru, kada je potrebna šira baza za ležaj ili pričvršćivanje, ili kada prostor ili okolna konstrukcija onemogućuju korištenje simetričnog presjeka.

P: Utječe li debljina kraka na kapacitet kuta?
Da. Debljina kraka izravno mijenja površinu presjeka i modul presjeka, tako da dva kuta s istim duljinama kraka, ali različitim debljinama imaju jasno različitu krutost i nosivost.
